气动角式调节阀

产品型号ZMAS
订货编号92
咨询电话021-67106009 021-67105003
联系人

气动角式调节阀由多弹簧气动薄膜执行机构和角型调节阀阀体组成。具有具有结构紧凑、动作灵敏等优点。一泰阀门生产的气动角式调节阀广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品概览

一、气动角式调节阀简介：

气动角式调节阀由气动执行机构和调节阀组成。气动角式调节阀阀体采用顶部导向结构，具有结构紧凑、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。配用电-气阀门定位或气动阀门定位器，，可实现对工艺管路流体介质的自动调节控制。

二、气动角式调节阀特点：

1、阀体和上阀盖通过双头螺柱压紧成为整体，设计规范符合 ASME；

2、坚固的套筒导向和独特的平衡密封环（常温为GF TFE 结构，高温为柔性石墨1398 & Graph-lock 结构）为阀芯上下运动提供高度的稳定性，降低了震动和机械噪音；

3、标准的快速更换阀内件更便于现场维护，即使阀体在管线上，也可以很容易地从阀体中取下所有的阀内件。GA120 阀内件也可以方便地更换为GA210 多孔式阀内件、从而适用不同的工况，以保证阀门出口流速在安全的范围内，防止空化、气蚀的发生和有效降低噪音。

产品优势

1、平衡式结构的阀芯与非平衡式的直通单座阀比较, 所配置的执行机构可以比较小, 但却可以克服比直通单座调节阀高的介质压差，口径越大差异越明显，性价比越高。

2、流量特性是通过套筒窗口的形状来达到的，不同流量特性只需要更换不同的套筒就能达到要求，增加了零部件的通用性。

3、比普通的单、双座调节阀噪声降低10dB左右

三、气动角式调节阀工作原理：

气动角式调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

四、气动角式调节阀阀体参数：

公称通径：DN20～300mm

公称压力：PN1.6、2.5、4.0、6.4、10.0、16.0、25.0MPa

法兰标准：GB/T9113、 JB/T79、HG20594及其他标准

连接形式：法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式：标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃

压盖型式：螺栓压紧式

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀体材料：铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

五、气动角式调节阀阀内件参数：

阀芯形式：单座柱塞型阀芯

流量特性：线性、等百分比

阀芯材料：不锈钢 (304、304L、316、316L)

六、气动角式调节阀执行机构参数：

执行器型式：ZHA/B多弹簧簿膜执行机构

执行器型号：ZHA/B-22、ZHA/B-23、ZHAB-34ZHA/B-45、ZHA/B-56

有效面积(cm2)：350、350、560、900、1400

行程(mm)：10、16、25、40、40、60、100

弹簧范围(KPa)：20～100（标准）、20～60、60～100、40～200、80～240

膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

可配附件：定位器、空气过滤减压器、保位阀、手轮机构等

作用形式：气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

七、气动角式调节阀主要性能指标：

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3	1
死区%			3	0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30:01:00

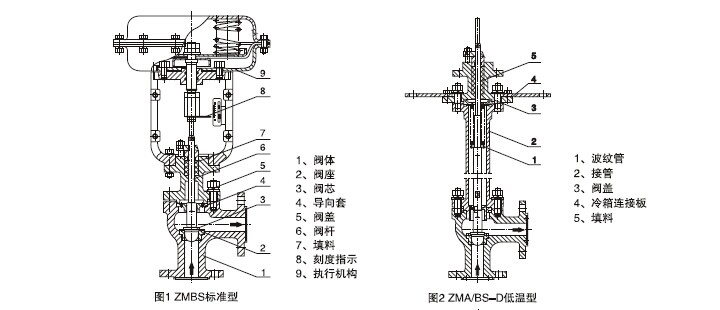

八、气动角式调节阀结构图：

九、气动角式调节阀维护与保养：

1、明确目的。对气动角式调节阀维护的目的是在于延长阀门寿命和保证正常运行。

2、对于经常与阀杆螺母摩擦的阀杆螺纹，可以涂一点黄干油、二硫化钼或石墨粉，目的是润滑减少摩擦阻力。

3、流水不腐，户枢不蠹。不仅经常转动的阀门要有润滑措施。对于不经常启闭的阀门，也要定期转动手轮，对阀杆螺纹添加润滑剂，以防生锈。

4、室外阀门，要对阀杆加�；ぬ�，目的是防止雨、雪、尘土等进入阀门内部导致锈污。

5、如阀门系机械待动，要按时对变速箱添加润滑油。

6、要经常保持阀门的清洁。

7、要经常检查并保持阀门另部件完整性。如手轮的固定螺母脱落，要配齐、不能凑合使用，否则会磨园阀杆上部的四方，逐渐失去配合可靠性，乃至不能开动。
