低噪音调节阀
- 产品型号HCN
- 订货编号1
- 咨询电话021-67106009 021-67105003
- 联系人
上海一泰阀门有限公司生产的HCN低噪音笼式调节阀符合国际IEC标准。是一泰阀门研发的新一代高端产品，具有性能可靠，性价比高等优点。
一、HCN低噪音调节阀简介：

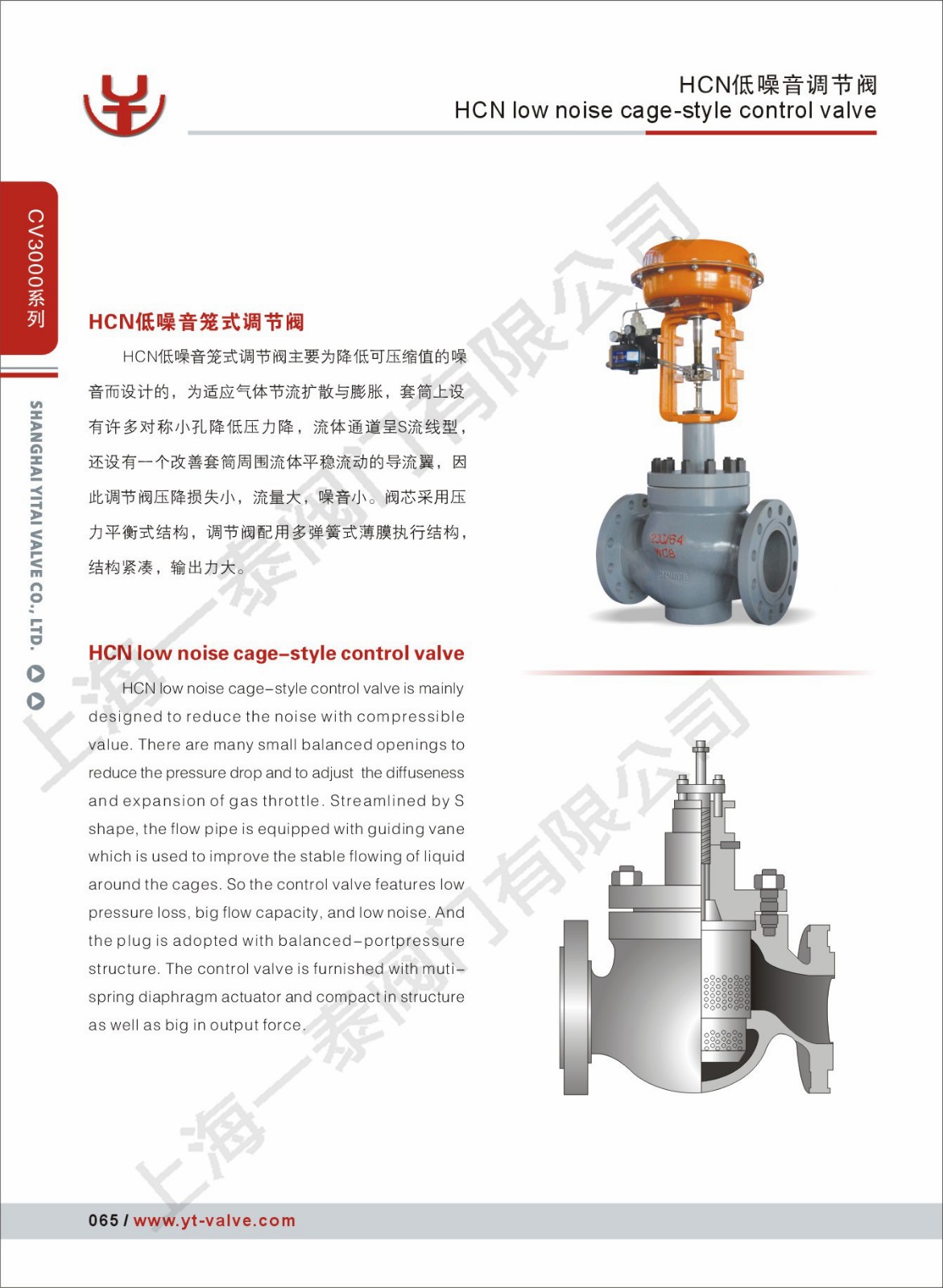

HCN低噪音笼式调节阀主要为降低可压缩值的噪音而设计，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善套筒周围流体平衡流动的导流翼，因此HCN低噪音笼式调节阀压降损失小，流量大，噪音小。阀芯采用压力平衡式结构，HCN低噪音笼式调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。也因上述优点，HCN低噪音笼式调节阀在各大工业系统的广泛应用中取得了高质量的控制效果和经济效益。
二、HCN低噪音笼式调节阀特点：
1、HCN低噪音笼式调节阀实现了更大的cv值与更广的可调比性:从独特的流体分析中产生的S形构造阀体，能够抑制因流路形状复杂而产生涡流以及因流路忽然扩大而引起复杂不规则流动等现象，从而带来高效率的介质流动，另外，笼式阀中的导流翼能将套筒周围产生的不稳定流体高效率地导入套筒中，由于这些特点，使CV3000系列调节阀与原V系列调节阀相比具有CV值增加30％，另外可调比从30：1扩大到50：1(加附件可达75：1)，因而可以用于更广范围下负载变动的控制。
2、HCN低噪音笼式调节阀高精度流量特性能带来“理想”的流动:采用高精度流量特性曲线作为标准技术参数，理论上实现“理想”的流动．使过程增益稳定,计算机模拟，阀门开度进行过程控制条件下，可以实现柔性控制。
3、HCN低噪音笼式调节阀体积小、重量轻:CV3000系列调节阀由于采用简易机械结构的多弹簧型小型大输出力的薄膜执行机构或精小电子电动执行机构，从而成功地大幅度降低高度，实现小型化，CV3000型调节阀与原V型系列调节阀相比可实现30％—40％的小型化，轻型化，对空间的有效利用作出了贡献。
三、HCN低噪音笼式调节阀工作原理：
HCN低噪音笼式调节阀包括阀体和阀盖，阀体中开有一S流线型的通道，阀体两侧设有进口和出口，进口和出口的法兰与阀体为一体造型，阀体中间安装有一竖立的阀芯，所述阀芯采用压力平衡式双座结构，阀体上设置有一套筒，套筒上设有一排对称孔和导流翼，阀体和阀盖之间填充有填料，阀盖上设有执行机构。本实用新型的有益效果：该实用新型套筒上设有许多对称小孔，有利于降低压力，从而适应了气体节流扩散与膨胀；阀体流道为S流线型，阀体的套筒周围设有一流体平衡流动的导流翼，使得增大了流量、减小了噪音。
