一、电动三通调节阀简介：

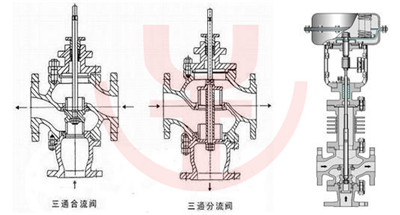

    电动三通调节阀分为合流和分流二种型式，是由电动执行机构和三通合流或三通分流调节组成。电动三通调节阀通常用于热交换的两种介质调节及简单的配比调节。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型、高温型两种。泄 漏等级有II级、IV级；流呈特性为直线和等百分比。多种品种规格可供选择。因此电动三通调节阀广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。

二、电动三通调节阀特点：

1、流体对阀芯作用方向都处于流开状态，故工作稳定性好。

2、除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。

3、伺服放大器采用深度动态负反馈，可提高调节精度。

4、电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。

5、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。

6、节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。

7、波纹管密封型对移动的阀杆形成完全的密封，堵绝流体外漏。

三、电动三通调节阀工作原理：

    电动三通调节阀工作是以电源为驱动力，接受统一的标准信号4-20ma或0-10v驱使阀门开度与此操作信号相对应。合流阀的作用是将两种流体汇合成一路流体，分流阀是将一种流体分成两路流体。分流与合流只能对应选用，但当三通调节阀的口径大于80mm时，合流阀可用于分流场合，可代替两台单、双座调节阀，节省投资，占据空间小。

四、电动三通调节阀主要参数：

五、电动三通调节阀配用执行机构参数：

六、电动三通调节阀性能指标：

基本误差：±2.5％

额定流量系数偏差；±10％

回差：2％

固有流量特性：符合IEC534-1和GB/T4213-92规定的斜率偏差要求。

死区：3％

额定行程偏差：+2.5％

七、电动三通调节阀外形尺寸：

八、电动三通调节阀选型：

1、确定公称压力，不是用Pmax去套PN，而是由温度、压力、材质三个条件从表中找出相应的PN并满足于所选阀之PN值。

2、确定的阀型，其泄漏量满足工艺要求。

3、确定的阀型，其工作压差应小于阀的允许压差，如不行，则须从特殊角度考虑或另选它阀。

4、介质的温度在阀的工作温度范围内，环境温度符合要求。

5、根据介质的不干净情况考虑阀的防堵问题。

6、根据介质的化学性能考虑阀的耐腐蚀问题。

7、根据压差和含硬物介质，考虑阀的冲蚀及耐磨损问题。

8、综合经济效果考虑的性能、价格比。

九、电动三通调节阀维护与保养：

1、定期对调节阀外部进行清洁工作。

2、定期对调节阀填料函和其他密封部件进行调整，必要时应更换密封部件，保持静、动密封点的密封性。

3、定期对需润滑的部件添加润滑油。

4、定期对气源或液压过滤系统进行排污和清洁工作。

5、定期检查各连接点的连接情况，腐蚀情况，必要时应更换连接件。

订货须知：

　　订货时请用户提供以下资料：

　　·调节阀名称、型号

　　·公称通径、公称压力

　　·流量特性

　　·阀体材质

　　·低温阀需注明使用温度或注明接管长度

　　·阀前后压力

　　·介质种类和温度范围

　　.阀盖型式

　　·阀体法兰标准

　　·阀体结构长度( 法兰面距L)

　　·电动执行器内是否带空间加热器

　　·电动执行器内是否带有过载保护装置
